一、產品概述

二、結構特點及(ji)工(gong)作原理
    該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
    軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不****，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內****特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。

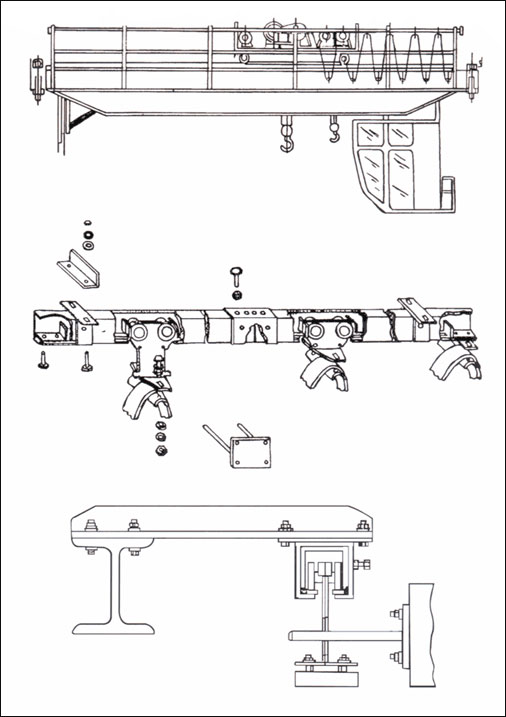

    該產(chan)品的(de)(de)(de)工(gong)作原理(li)見(jian)工(gong)程應(ying)用圖示(shi)（1）扁平(ping)電(dian)纜的(de)(de)(de)始(shi)端（接(jie)現(xian)場(chang)接(jie)線盒）固定(ding)于導軋(ya)的(de)(de)(de)始(shi)端固定(ding)器上(shang)(shang)，再根據現(xian)場(chang)允(yun)許(xu)運行的(de)(de)(de)空(kong)間，間隔(ge)適當(dang)的(de)(de)(de)長(chang)度(du)（1-2.5mm）依次固定(ding)在(zai)(zai)攜帶電(dian)纜的(de)(de)(de)四輪臺車(che)(che)(che)上(shang)(shang)，電(dian)纜未(wei)端（接(jie)用電(dian)源）因定(ding)在(zai)(zai)****后一(yi)個小車(che)(che)(che)（牽引(yin)(yin)車(che)(che)(che)）上(shang)(shang)。通(tong)過(guo)拔車(che)(che)(che)上(shang)(shang)的(de)(de)(de)彈(dan)簧拔小車(che)(che)(che)往復移動(dong)，通(tong)過(guo)電(dian)纜的(de)(de)(de)拖拽（長(chang)度(du)如超(chao)過(guo)20m應(ying)考慮原用牽引(yin)(yin)繩，使電(dian)纜免受拉力）作用，帶動(dong)所有的(de)(de)(de)小車(che)(che)(che)在(zai)(zai)軋(ya)道中任意速度(du)自(zi)由滑動(dong)，導軌安裝簡便，無需(xu)調試，且無觸(chu)點(dian)接(jie)觸(chu)供電(dian)等(deng)優點(dian)，****可(ke)靠。

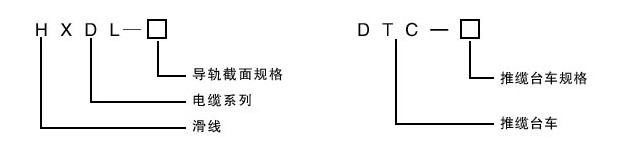

三、產品規格型號

四、產品的技術參數

1 、導軌材料： 冷軋銅板
2 、環境溫度： -35°C—+90°C
3 、推纜臺車運行速度： <190 米 / 分
4 、推纜臺車運行壽命： 32000 小時
5 、****大允許靜負(fu)荷(he)： 150 千克

五、系統組成

導軌

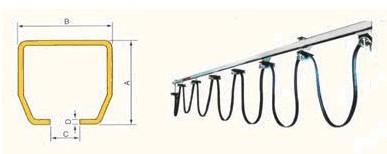

    導軌是推纜臺車的載體，有直(zhi)段也有半徑大于 500 毫米的弧形段，直(zhi)段單位長(chang)度 4 米（或 6 米），通過耦合器(qi)連接可以延(yan)展伸長(chang)。 (單位mm)

推纜臺車
1 、首(shou)車(che)：首(shou)車(che)是推纜臺車(che)的(de)牽引車(che)，它通過其(qi)它運(yun)動(dong)(dong)體對它的(de)發動(dong)(dong)而帶動(dong)(dong)其(qi)后(hou)面(mian)臺車(che)的(de)運(yun)動(dong)(dong)。四個(ge)全封閉滾動(dong)(dong)軸承作為行走輪(lun)，滑動(dong)(dong)十分靈活，可用(yong)于(yu)煙塵較大的(de)場合。

 (單位mm)

2 、中間臺(tai)(tai)車(che)：中間推纜臺(tai)(tai)車(che)其行走輪也用全封閉軸(zhou)承。壓(ya)夾電(dian)纜部位采(cai)用弧(hu)形和(he)(he)軟橡膠墊壓(ya)，使電(dian)纜不易損壞。首車(che)和(he)(he)中間推纜臺(tai)(tai)車(che)均有(you)防撞緩(huan)沖器(qi)，保護臺(tai)(tai)車(che)不受起動(dong)和(he)(he)停止時撞擊。

 (單位mm)

耦合接頭
   ; 冷(leng)軋(ya)板軋(ya)制成形，通過螺(luo)栓(shuan)止(zhi)動作用，使兩根導軌連接起來，無限延長導軌。

 (單位(wei)mm)

吊架
&nbsp;   懸吊導軌，螺栓止動，使導軌不能串動，橢圓形安裝孔可(ke)以較正(zheng)軌道線性度。

 (單位mm)

始末端
1 、始端(duan)(duan)：導軌起始段，始端(duan)(duan)固定電纜，一(yi)端(duan)(duan)進入(ru)推纜臺車，一(yi)端(duan)(duan)進入(ru)供(gong)電箱。

 (單(dan)位(wei)mm)

2 、末端：裝(zhuang)于導(dao)軌的一端，防(fang)止首車滑(hua)出軌道。

 (單位(wei)mm)
